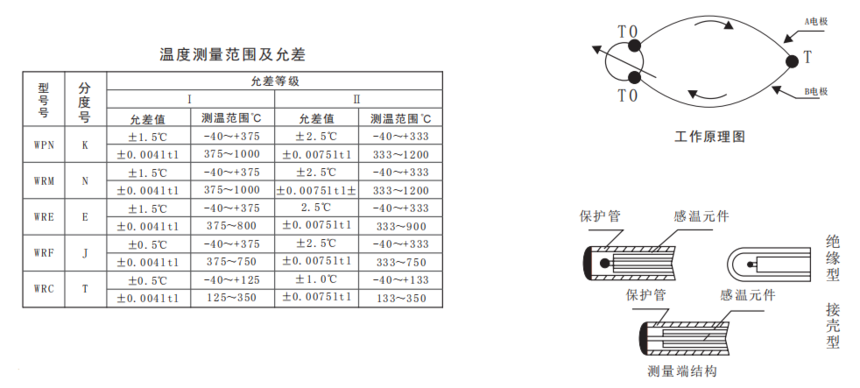

工作原理.png 热电偶的工作原理是:两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电势，接上显示仪表，仪表上就指示出热电偶所产生的热电动势的对应温度值。热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关和热电极的长度、直径无关。装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成。



W R	□	□	□	□	□	□	□	装配式热电偶
感温元件材料	N							镍铬-镍硅
	M							镍铬硅-镍硅
	E							镍铬-铜硅
	C							铜-铜镍
	F							铁-铜镍
元件支数		1						单支
元件支数		2						双支式(不适用与铜热电阻)
安装固定形式			1					无固定装置式
			2					固定螺纹式
			3					活动法兰式
			4					固定法兰式
			5					活络管接头式
			6					固定螺纹锥形式
			7					直形管接头式

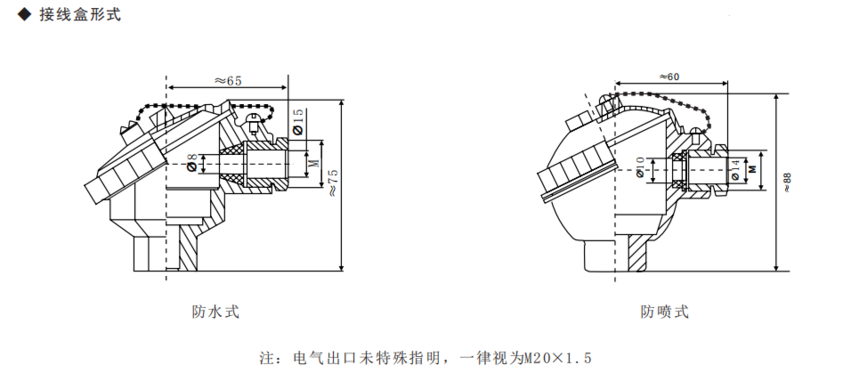

接线盒形式				2				防喷式
				3				防水式
				4				防爆式
保护管直径					1			Ø16mm
					2			Ø25mm
					3			Ø16mm 高铝质管
					4			Ø20mm 高铝质管
附加形式						G		变截面
附加形式						B		带温度变送器
插入长度							L	( )mm
