SY2000压力变送器主要由测压元件传感器(也称作压力传感器)、测量电路和过程连接件三部分组成。它能将测压元 件传感器感受到的气体、液体等物理压力参数转变成标准的电信号(如4～20mADC等)， 以供给指示报警仪、记录仪、调节 器等二次仪表进行测量、指示和过程调节。
测 量 范 围: 0～10KPa～60MPa
精 度:智能: ±0.2级
模 拟 : ±0.5级
防 爆 类 型 : 隔爆、本安
环 境 温 度 : -20～85℃
工 作 电 压 : 12～45VDC
电 气 接 口 : 1/2NPT或M20×1.5
输 出 : 4～20mA(二线制)
通 讯 : HART协议

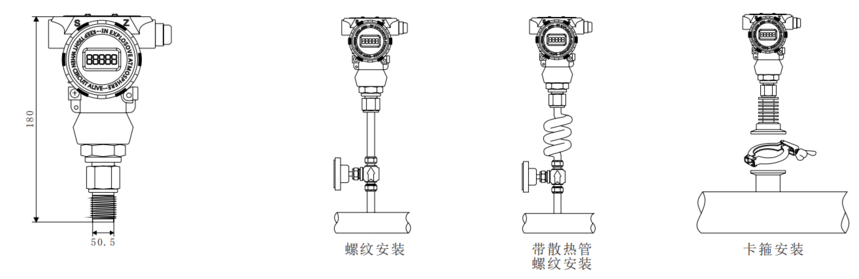

安 装 方 式 : 法兰或螺纹安装
材 质 : 316L
广泛应用于石油、化工、冶金、环保、 轻工、医药、制冷、恒压供水等行业，实 现对流体压力的量并适用于各种场合全天 候环境及各种腐蚀性流体。
SY2000 | □ | □ | □ | □ | □ | □ | □ | 标准型压力变送器 |
测量类型 | AP |
|
|
|
|
|
| 绝对压力 |
GP |
|
|
|
|
|
| 表压 |
量程 |
| R1 |
|
|
|
|
| 0～6.89KPa |
| R2 |
|
|
|
|
| 0～34.45KPa |
| R3 |
|
|
|
|
| 0～103.35KPa |
| R4 |
|
|
|
|
| 0～206.7KPa |
| R5 |
|
|
|
|
| 0～344.5KPa |
| R6 |
|
|
|
|
| 0～689KPa |
| R7 |
|
|
|
|
| 0～2.067MPa |
| R8 |
|
|
|
|
| 0～3.455MPa |
| R9 |
|
|
|
|
| 0～6.89MPa |
| R10 |
|
|
|
|
| 0～20.67MPa |
| R11 |
|
|
|
|
| 0～34.45MPa |
| R12 |
|
|
|
|
| 0～40MPa |
| R13 |
|
|
|
|
| 0～60MPa |
过程连接螺纹 |
|
| A |
|
|
|
| 外螺纹G1/2 |
|
| B |
|
|
|
| 外螺纹齐平膜G1 |
|
| C |
|
|
|
| 外螺纹NPT1/2 |
|
| D |
|
|
|
| 外螺纹M20*1.5 |
|
| F |
|
|
|
| 其它 |
输出信号 |
|
|
| 1 |
|
|
| 模拟信号4～20mA, 二线制 |
|
|
| 2 |
|
|
| 模拟信号1～5V, 三线制 |
|
|
| 3 |
|
|
| 智能型(带HART协议) |
表头 |
|
|
|
| M0 |
|
| 无显示表头 |
|
|
|
| M1 |
|
| 0～100%线性指示表 |
|
|
|
| M2 |
|
| LCD液晶显示器 |
防爆 |
|
|
|
|
| N |
| 普通型 |
|
|
|
|
| i |
| 本安型 ExiaIICT6 |
量程 |
|
|
|
|
|
| () | 标明具体量程 |
